日本基恩士(KEYENCE)CA-LML0210产品特点：
1.超高速，全自定义视觉系统
连接相机，瞬间即可使用的单机式视觉系统
支持线型相机
在单机式这一领域，首次推出了应对线型相机的控制器。
从此，告别了以往必须购买专用机或只能自己构筑的方式，而能够轻松导入线型相机系统。
2. XG 系列特点
.全部都由同一个公司提供，因此无需担心兼容性。
.只需连接相机
.硬件是无风扇、无 HDD 的放心设计
.无需任何编程知识
3.简单！4 阶段设定
连接后，瞬间就会显像的简单操作
第一步:将相机连接到控制器
开封后连接控制器，瞬间就处于能够拍摄的状态。
以往拍摄所花费的工时降至 0, 从而能够大幅削减启动工时。
第二步: 设定拍摄条件
与图像拍摄相关的所有参数都包括在“拍摄单元”内。
只要从上按顺序设定，就可完成几乎所有项目的设定。
第三步: 调整焦距、光圈
参考安装在相机背面的 LED 指示灯来调整焦距和光圈。
第四步: 明亮补正
由于照明安装位置和工件的位置偏差，图像出现照度不均。参考波形显示的波形，对拍摄图像进行校正。
日本基恩士(KEYENCE)CA-LML0210产品应用：
1.单张检测
太阳能电池回路中断检测
使用高像素线型相机检测太阳能电池上印刷的图案，可获取高精度的检测结果。
引线框的外观检测
已电镀的引线框表面外观检测和电镀位检测，可在搬移时进行。
电极印刷后的外观检测
对于需要广视野的对象物通过，使用线型相机和线阵照明，实现均一的照明条件，进行高精度检测。
2.连续检测
橡胶板的尺寸检测
以往用 2 台相机检测两端面的宽度检测，用 1台高清晰度的线型相机即可进行，有助于提升精度和降低成本。
薄板的针孔、污点检测
可高速在线上进行胶片和薄板等异物、伤痕、针孔等外观检测。
环箍材的外观检测
高速检测连续冲孔的冲压零部件。可用比传统高的解析度进行高速检测，有助于提升检测精度。
3.圆柱检测
瓶胚的异物检测
通过转动工件，进行吹制成型前的瓶胚口部、瓶身的外观检测。
轴承的外观检测
面型相机中较难的曲面外观检测，现在得以获取没有照明不均且稳定的图像。
滚轴的外观检测
可使用 2 台线型相机高精度检测长尺的金属滚轴表面缺陷。
日本基恩士(KEYENCE)CA-LML0210产品规格参数：
型号一览 (CA-LHW/CA-LHL 系列)
|
型号 |
CALHW8 |
CALHW12 |
CALHW16 |
CALHW25 |
CALHW35 |
CALHW50 |
CALHL16 |
CALHL25 |
CALHL35 |
|
焦距 |
8mm |
12.5mm |
16mm |
25mm |
35mm |
50mm |
16mm |
25mm |
35mm |
|
F值(光圈)(1.) |
F1.4到F16 |
F1.4到F16 |
F1.4到F16 |
F1.4到F16 |
F1.4到F16 |
F1.4到F16 |
F2.8到F32 |
F2.8到F32 |
F2.8到F32 |
|
最小WD |
0.1m |
0.3m |
0.3m |
0.3m |
0.3m |
0.5m |
0.1m |
|
安装类型 |
C安装 |
特殊安装(M40P0.75) |
|
滤镜尺寸 |
55.0mm
P0.75 |
35.5mm
P0.5 |
35.5mm
P0.5 |
35.5mm
P0.5 |
35.5mm
P0.5 |
40.5mm
P0.5 |
77mm
P0.75 |
52mm
P0.75 |
46mm
P0.75 |
|
感光元件尺寸 |
1″ |
2″ |
|
失真(2.) |
-1.2%(-1.6%,-1%) |
-1.58%(-1%,-0.6%) |
-1.0%(-0.7%,-4%) |
-1.0%(-0.5%,-0.3%) |
-0.5%(-0.3%,-0.1%) |
-0.05%(-0.05%,-0.02%) |
-0.02% |
-0.06% |
-0.05% |
|
分辨率 |
中心200周期/mm,外围63周期/mm |
中心100周期/mm,外围80周期/mm |
|
环境纹度/温度范围 |
0到50℃,35%到80%RH(无凝结) |
0到50℃,35%到80%RH(无凝结) |
|
重量 |
约210g |
约160g |
约150g |
约130g |
约140g |
约210g |
约420g |
约420g |
约330g |
1. 使用线型相机时，最好聚焦到 F2.8 左右。周边清晰度较好。
2. 显示适合的示意图尺寸数值。2/3 型、1/2 型时为（）的数值。
型号一览 (CA-LM 系列)
|
型号 |
CA-LM0210 |
CA-LML0210 |
|
光学放大倍率 |
×0.25到×1.0 |
×0.25到×1.0 |
|
远心性 |
— |
— |
|
WD(3.)(mm,基准倍率时) |
×0.25 |
238mm |
×0.25 |
238mm |
|
×0.50 |
137mm |
×0.50 |
137mm |
|
×0.75 |
105mm |
×0.75 |
105mm |
|
×1.0 |
88mm |
×1.0 |
88mm |
|
感光元件尺寸 |
1″ |
2″ |
|
拍摄视野(基准倍率时) |
2/3″ |
6.6×8.8mm到26.4×35.2mm |
1″ |
9.6×12.8mm到38.4×51.2mm |
|
14.3mm线性相机 |
14.3mm到57.3mm |
28.7mm线型相机 |
28.7到114.7mm |
|
1″ |
9.6×12.8mm到38.4×51.2mm |
2″ |
19.2×25.6mm到76.8×102.4mm |
|
F-值(光圈) |
F6到F64(F值:F2.8到F32) |
F6到F64(F值:F2.8到F32) |
|
景深 |
×0.25 |
5120μm |
×0.25 |
5120μm |
|
×0.50 |
2560μm |
×0.50 |
2560μm |
|
×1.0 |
1280μm |
×1.0 |
1280μm |
|
最大失真 |
×0.25 |
-0.11% |
×0.25 |
-0.10% |
|
×0.50 |
0.03% |
×0.50 |
0.10% |
|
×1.0 |
0.01% |
×1.0 |
-0.10% |
|
分辨率(μm)(2.) |
×0.25 |
16.8μm |
×0.25 |
16.8μm |
|
×0.50 |
8.4μm |
×0.50 |
8.4μm |
|
×1.0 |
4.2μm |
×1.0 |
4.2μm |
|
安装类型 |
C安装 |
特殊安装(M40P0.75) |
|
滤镜尺寸 |
46.0mmP0.75 |
46.0mmP0.75 |
|
环境温度/湿度范围 |
0到50℃,35%到80%RH(无凝结) |
|
重量 |
约640g |
约650g |
1. 景深是有效 F 值 32 时。景深根据F值变动。所指的景深为理论值，假设为 1/2" 图像 / 感光元件尺寸，水平分辨率为 320 线。 (图像中最小模糊周期为 40 μm)
2. 550 nm 波长的照明下能够检测到的最小可解析特征。
3. 工作距离是指每个镜头在参考倍率上的工作距离。 工作距离会随着倍率调整而变化。
* 以上数值均是根据光学设计值计算所得。 各镜头的实际数值会因装配精度而有所不同。
日本基恩士(KEYENCE)CA-LML0210产品尺寸：

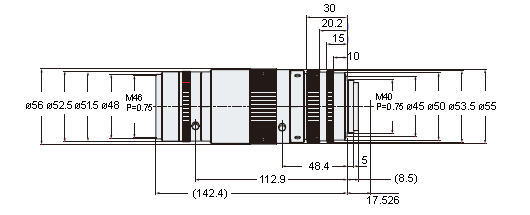

线型相机专用远心微距镜头 CA-LM 系列外形尺寸图
