产品特点：
1.智能
利用为高精度检测仪器开发的技术和功能达到了高精度。
多波段激光 + I-DSP
使用传统激光时， 传输的光点会造成斑驳的图案(如右图所示)。 这是单一波长的激光造成的激光干涉问题。 IG 系列传感器利用多波段激光解决了这个问题。 因为阴影在CCD 上的形成更加清晰，所以传感器保持了高度的稳定性，即使是传统上难以检测的目标(例如透明物体)也没有问题。 由于接收器中整合了I-DSP(并行计算芯片)，传感器能够高速执行数据处理，将干扰降至最低。
2.坚韧
为在严酷环境中使用而开发，IG 系列具备坚固的结构设计。
因为使用了L-CCD，IG 系列与使用光电二极管(PD)作为受光元件的传感器相比，对灰尘等物质的灵敏度更低。
IP67 防护
外壳符合基于IEC 标准的IP67 标准，即使在一米深的水中放置30 分钟也不会进水。 外壳能忍受不利的环境，提供了长久的使用时间。
高韧性可任意切割缆线
传感器头缆线为机器人缆线，可以经受重复弯曲。 缆线能在需要重复运动的位置安全使用。
3.简单
优良的可用性能够快速简单地执行稳定的检测，没有任何困难的调节和设置。
更容易的光轴校准
位置显示器使得光轴校准更容易。 只需调整传感器头使位置显示器上所有的灯变红即可轻松校准光轴。
确定要测量目标的哪一部分

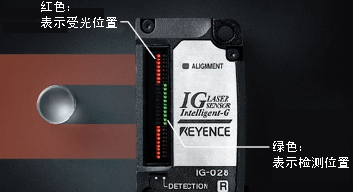

IG 系列传感器上的位置显示器能让您看到目标是怎样被检测的。 用户只需观察表示受光位置的红灯和表示检测位置的绿灯就能防止安装或设置错误。
4. 三个主要的应用模式
只需选择模式就能自动指定检测区域。
边缘控制和定位模式
测量的是检测范围末端到目标边缘的距离。
外径/ 宽度检测模式
测量目标的外径或宽度。
内径/ 间隙检测模式
测量目标的内径或目标之间的间隙。
根据应用可以选择五个专用模式
透明目标的边缘检测
玻璃等透明物体的边缘的透明度较低，减少了受光量。 IG 系列利用这种特性检测边缘，并自动改变检测灵敏度以适应透明目标的检测。
产品应用：
1.边缘控制和定位模式 + 控制输出
利用边缘位置控制进行反馈控制
晶片 θ 角度的定位控制
与伺服马达一起使用实现轻松控制（案例）
将边缘位置信息输出到控制装置。 信息可以根据控制装置的类型通过模拟输出，BCD输出或RS-232C输出发送，无需使用PLC。
2. 玻璃边缘模式 + 计算功能
玻璃基板的定位
透明片材的边缘控制
使用计算功能轻松检测
放大器的主模组能与扩展单元通信。 定位面板等物体时，通过两个传感器头获得的数据就能计算出校准误差的量。
3. 外径/ 宽度检测模式 + 计算功能
压出型材的外径/ 变形检测

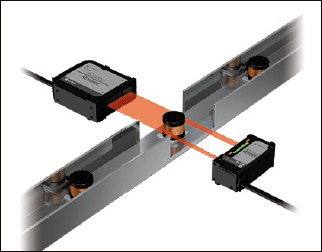

零件的外径检测
使用计算功能轻松检测
在两根轴的位置上测量管子即可实时检测到直径和变形的异常。 980 μs 的高速采样能检测到微小的异常。
4. 内径/ 间隙检测模式 + 计算功能
滚筒间隙检测
检查压力切割的直径
使用计算功能轻松检测
通过测量滚筒间缝隙的两侧控制产品的厚度。
产品规格参数：
传感器头
|
型号 |
IG-010 |
IG-028 |
|
工作原理 |
CCD方式 |
|
光源 |
|
可见光半导体激光(波长:660nm) |
|
FDA(CDRH)Part1040.10 |
1类激光产品(1.) |
|
IEC60825-1 |
1类激光产品 |
|
安装距离 |
0到1000mm |
0到500mm |
|
检测范围 |
10mm |
28mm |
|
采样周期 |
980μs(当平均次数设为[hsp]:490μs) |
|
最小可检测物体(2.) |
高灵敏度模式 |
ø0.1mm(设置距离:100mm) |
|
标准模式 |
ø0.2mm(设置距离:40mm)
ø0.5mm(设置距离:500mm) |
ø0.2mm(设置距离:50mm)
ø0.5mm(设置距离:500mm) |
|
再现性(3.) |
5μm(设置距离:100mm)
10μm(设置距离:500mm)
80μm(设置距离:1000mm) |
5μm(设置距离:100mm)
10μm(设置距离:500mm)
80μm(设置距离:1000mm)
140μm(设置距离:1500mm) |
|
线性度(4.) |
F.S. ±0.28%℃(±28μm/℃) |
F.S. ±0.1%℃(±28μm) |
|
温度特性(5.) |
F.S. ±0.03%℃(±3μm/℃) |
F.S. ±0.01%℃(±3μm/℃) |
|
工作指示灯 |
发射器 |
光轴校准指示灯:绿色LED 电源指示灯:绿色LED |
|
接收器 |
光轴校准指示灯:绿色LED 位置显示器:双条形LED(红色,绿色) |
|
环境耐受性 |
外壳防护等级 |
IP67 |
|
环境温度 |
-10到+45℃(无冻结) |
|
环境湿度 |
35到85%RH(9无凝结) |
|
环境照明(6.) |
白炽灯:5000lux日光:5000lux |
|
抗振 |
10至55Hz双倍振幅1.5mmXYZ每根轴上:2小时 |
|
污染等级 |
2 |
|
材料 |
外壳 |
锌压铸件(下部外壳),PBT(上部外壳),聚芳脂(PAR)(显示器部分),SUS304(金属部分) |
|
镜头盖 |
玻璃 |
|
缆线 |
PVC |
|
提供的物品 |
发射器×1,接收器×1,传感器头缆线(2m) ×2 |
|
重量(包含提供的物品) |
大约380g |
大约500g |
1. FDA(CDRH)的分类实施是基于IEC60825-1，Laser Notice No.50 的要求进行的。
2. 当检测目标物体位于设置距离的中间位置被测量时。
当检测模式被设为玻璃边缘模式时，可以检测到大于C0.1 mm 的玻璃边缘(设置距离： 500 mm)。
3. 当光线在设置距离的中间位置被挡住一半时。 当平均次数设为16，且采样已经执行了30 秒时的振动宽度。
( 使用模拟输出时，模拟输出的误差范围增加。)
4. 当设置距离为100 mm 且光在距接收器50 mm 的位置被挡住时。 理想直线的误差范围。
5. 当设置距离为100 mm 且光在距接收器50 mm 的位置被挡住一半时。
6. 当平均次数被设为[hsp] 时除外
